インサーキット・プログラミング・アダプタ（ICSPアダプタ）
- アダプタ／ケーブルを自作すれば，普通のZIFソケット付のプログラマ（ライタ）でインサーキット・プログラミング（ICSP）が出来ます．
- 同様の書き込みアダプタの完成品がサンハヤトから販売されています．

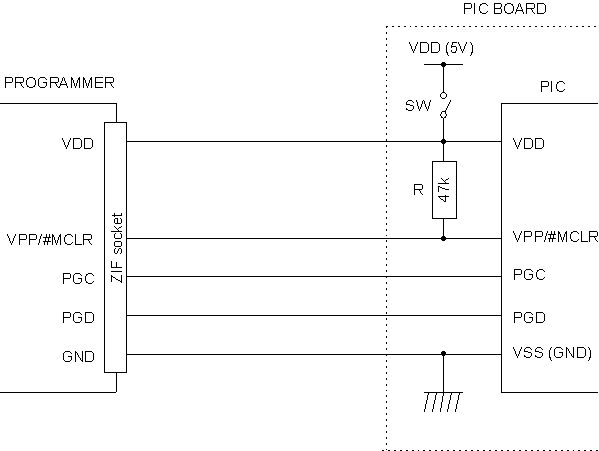

- アダプタの回路はプログラマのZIFソケットからプログラミングに必要な信号線を引き出しているだけです．（図ではVPP/#MCLR端子のプルアップ抵抗が47kΩとなっていますが，10kΩ程度の小さめの値にした方が良いでしょう） 書き込み時にはプログラマ側から電源が供給されます． 書き込み時にはPICボード側の電源はオフにしてください．
- 必ずしもすべてのプログラマでこのアダプタ／ケーブルを使ってインサーキット・プログラミングが出来るわけではありません． 製作したケーブルが長すぎたのか，写真とは別のメーカーのプログラマではうまく書き込みが出来ませんでした． ケーブルは出来る限り短く作ってください．

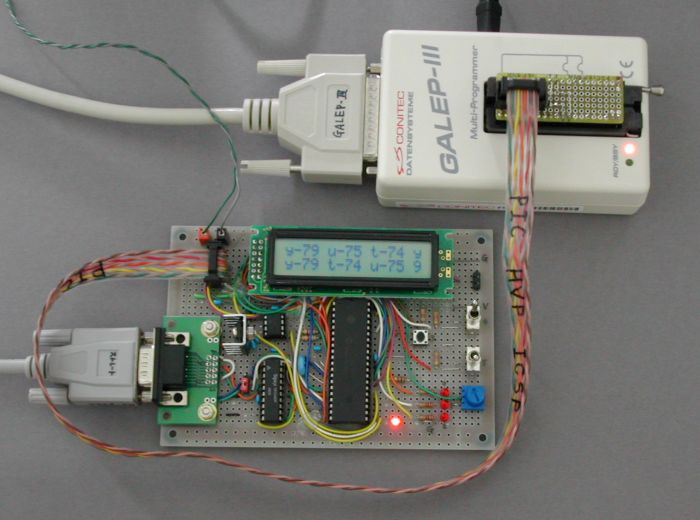

使用中のアダプタ／ケーブル，プログラマ，PIC実験基板
プログラマはCONITECのGALEP-Ⅲです． このプログラマは小型ながらも比較的ピン・ドライバの特性が良いようです．

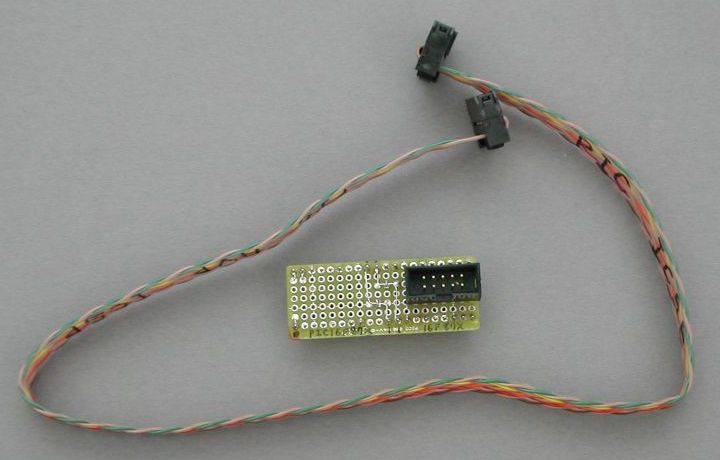

製作したインサーキット・プログラミング用アダプタ／ケーブル（ケーブル長約30ｃｍ）

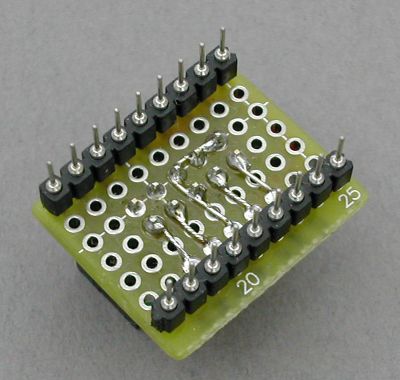

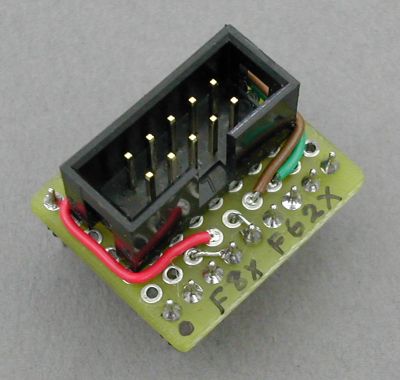

18pin
PIC用のインサーキット・プログラミング・アダプタ
（PIC16F84A, PIC16F88, PIC16F628A etc）

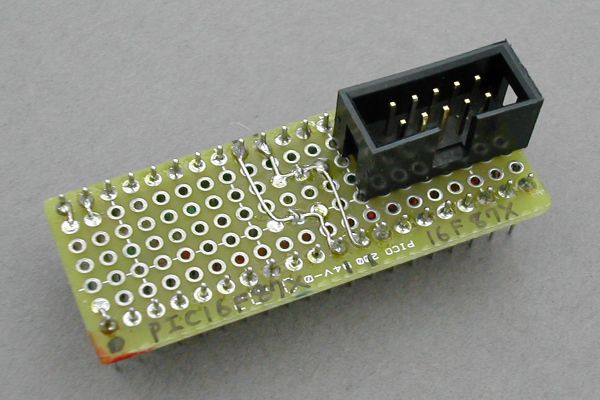

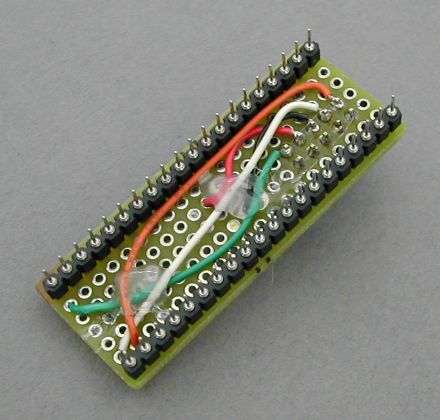

40pin
PIC用のインサーキット・プログラミング・アダプタ
（PIC16F876A, PIC16F877A etc）
使用中のアダプタ／ケーブル，プログラマ，PIC実験基板
製作したインサーキット・プログラミング用アダプタ／ケーブル（ケーブル長約30ｃｍ）
18pin
PIC用のインサーキット・プログラミング・アダプタ
40pin
PIC用のインサーキット・プログラミング・アダプタ
