電子工作関連の情報です. 当社の業務とは直接の関連が無い内容を as is でご提供しています. 内容に関しては無保証です.


プリント基板製作方法

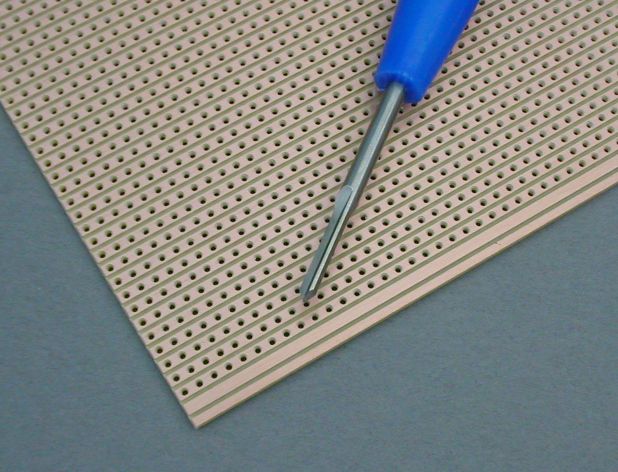

ストリップボードと専用カッター
  • ストリップボード
    • 海外ではわりとポピュラーなユニバーサル基板の一種(Stripboard)です.
    • 小規模な回路ならば,被覆電線を使った面倒なジャンパ配線をほとんど使わずに組立可能です.
    • 事前にレイアウトを完全に決めておかなければならないので,回路修正をしながら組み立てることは困難です. あらかじめソルダーレス・ブレッドボードで試作してから,レイアウト設計・組み立てをすると良いでしょう.
    • 教育機関の実習等で見本を元に同一の回路を複数作成するのに便利です.
    • 詳しくはトランジスタ技術CQ出版)2005年7月号の記事をご覧下さい.

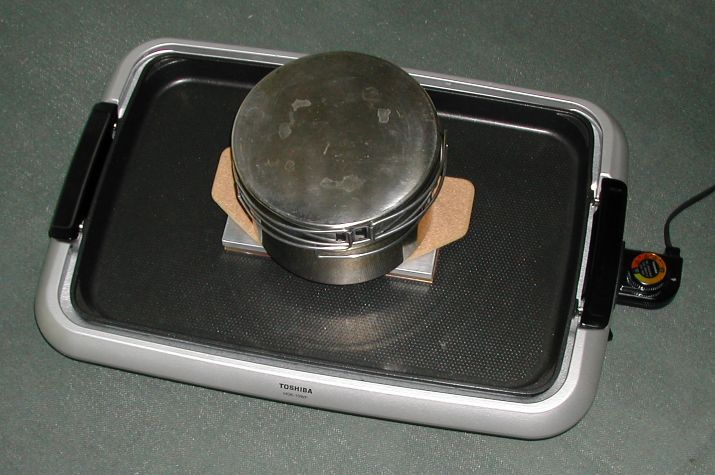

ホットプレートでの転写作業

  • ホットプレートでプリント基板クッキング
    • 詳細はトランジスタ技術CQ出版)2005年12月号に掲載された記事をご覧下さい.
    • 銅張り生基板にレーザー・プリンタのトナーを転写,トナーをマスクとしてエッチングで基板を作成します.
    • 海外ではトナー転写によるプリント基板製作用の専用転写フィルムが複数のメーカーより販売されています.

高周波・アンテナ関連の工作

PICマイコン関連の工作・ソフトウェア
  • PICマイコン用フリー・コンパイの紹介
    • PICマイコン(Microchip)用のフリーで使えるコンパイラには,メーカーが評価用として配布しているCコンパイラの機能限定評価版がいくつかあります.(PIC16F84A専用版や生成できるコードサイズに制限を付けたものなど) ここでは海外のユーザーが作成したPascal系(Pascal風)のフリーのコンパイラをご紹介します.
  • PWMファンコントローラ
    • パソコンのCPUファン,ケースファン用のPWM方式ファンコントローラです. ファン・スピード設定は半固定式です.

オーディオ関連の製作と測定
  • 指向性スピーカー設計データ
    • ハウリング・キャンセラの実験のために製作した指向性スピーカーの設計データです.
    • ハウリングしにくい鋭い水平面指向特性を有するスピーカーです.
    • 使用するスピーカー・ユニット数を増やして大型のものを作れば、より低域でも鋭い指向性が得られます.
  • オーディオ用D/Aコンバータの特性確認実験
    • オーディオ用D/Aコンバータの変換特性を簡単に確認できます.
    • オーディオ・マニア向けの特殊な特性を有するD/Aコンバータで実験すると、きっと面白い結果が得られるはずです.
    • 大学・高専で離散時間信号処理(デジタル信号処理)を学んでいる学生の方には必見の内容です.

誰でも出来る実験
中学・高校の理科・物理の学習課題向けの話題です.

C6713 DSK(TI製DSP評価ボード)関連の話題

工具の話

その他
